ZT اتوماتیک درجه ی خودآموزی دستگاه یدکی دقیق 5A

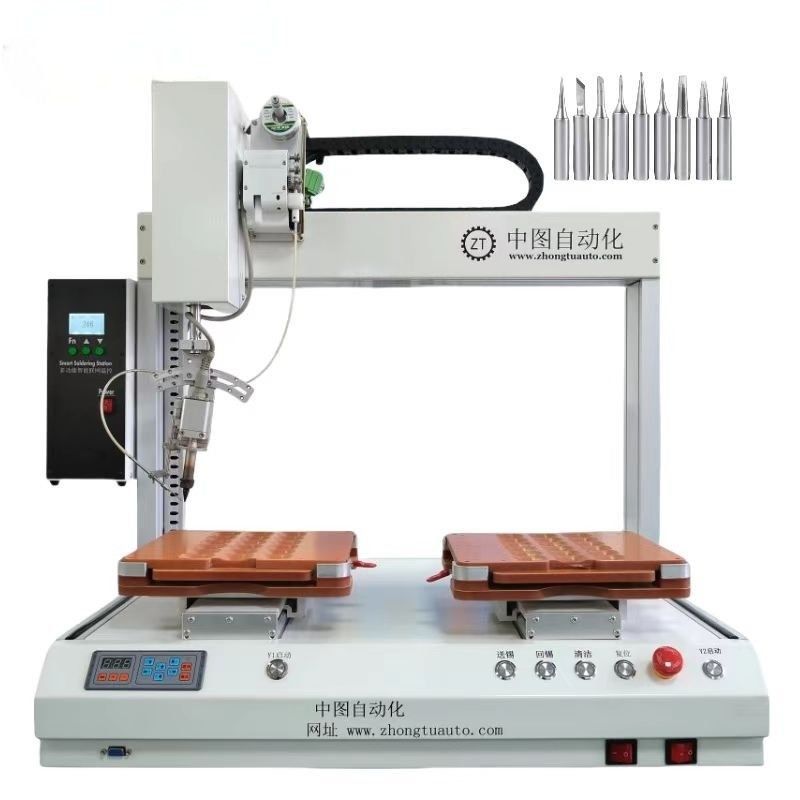

دستگاه جوش خودکار ZT درجه اتومبیل - دقت با دوام ملاقات می کند

اصل کار دستگاه جوش خودکار عمدتا شامل قسمت های کلیدی زیر است:

1سیستم تغذیه قلع:

• مکانیسم تغذیه قلع: معمولاً شامل موتور تغذیه قلع، رول تغذیه قلع و لوله سیم قلع است. موتور تغذیه قلع قدرت را برای چرخش رول تغذیه قلع فراهم می کند.وقتی که چرخ چرخ می چرخد، سیم قلع از رول سیم قلع کشیده می شود و به دقت از طریق راهنمای سیم قلع به موقعیت سر آهن جوش داده می شود.

• کنترل تزریق قلع: سیستم کنترل دستگاه جوش خودکار سرعت، طول و زمان تزریق قلع را مطابق با رویه ها و پارامترهای پیش تعیین شده به دقت کنترل می کند.برای مثال، در جوش نقطه ای، ممکن است فقط برای حمل مقدار کمی از سیم قلع لازم باشد. در مورد جوش کششی، تغذیه مستمر و پایدار قلع مورد نیاز است.

2سیستم گرمایش:

• بدن گرمایش: جزء اصلی تولید گرما است، بدن گرمایش مشترک دارای هسته گرمایش سرامیکی، هسته گرمایش فرکانس بالا و غیره است.دستگاه گرمایش انرژی الکتریکی را به انرژی حرارتی تبدیل می کند.، که باعث می شود سر آهن جوش به سرعت گرم شود.

• کنترل دمای: برای اطمینان از کیفیت و ثبات جوش، دستگاه جوش کاملا خودکار مجهز به یک سیستم کنترل دمای دقیق است.سیستم معمولا از سنسور دما تشکیل شده است، مدار کنترل دما و کنترل کننده. سنسور دما دمای سر آهن جوش را در زمان واقعی کنترل می کند و سیگنال دما را به کنترل کننده بازخورد می دهد.با توجه به مقدار دمای پیش تنظیم شده و سیگنال دمای بازخورد، کنترل کننده قدرت بدن گرمایش را از طریق مدار کنترل دمای تنظیم می کند، به طوری که دمای سر آهن جوش در محدوده تنظیم شده نگه داشته شود.

3سیستم موتور:

• بازو یا پلتفرم رباتیک:سیستم حرکت از ماشین جوش کاملا خودکار مسئول رانندۀ سر آهن و مکانیسم تغذیه قلع به حرکت با توجه به مسیر پیش تنظیم شده و موقعیت است. دو سیستم حرکتی رایج وجود دارد: بازوی رباتیک و میز. بازوی رباتیک می تواند حرکت آزاد را در فضای سه بعدی تحقق بخشد و انعطاف پذیری بالایی دارد که برای کارهای جوش پیچیده مناسب است.این پلت فرم معمولا در یک هواپیما حرکت می کند و برای جوش مستقیم یا منحنی ساده مناسب است.

• کنترل حرکت: کنترل سیستم حرکت توسط یک کنترل کننده حرکت خاص یا سیستم کنترل انجام می شود. اپراتور می تواند مسیر جوش، سرعت، سرعت و سرعت جوش را مشخص کند.زمان اقامت و سایر پارامترهای حرکت با برنامه ریزی یا تنظیم پارامترهابر اساس این پارامترها، کنترل کننده حرکت به دقت حرکت بازوی رباتیک یا پلتفرم را کنترل می کند تا دقت و ثبات جوش را تضمین کند.

4فرآیند جوش:

• رطوبت و انتشار: هنگامی که دمای سر آهن جوش به دمای مناسب جوش می رسد،سیستم تغذیه قلع سیم قلع را به نوک سر آهن جوش منتقل می کند، و سیم لاستیکی به سرعت تحت گرمای سر آهن جوش ذوب می شود و تبدیل به یک جوش مایع می شود. جوش مایع، تحت اثر جریان،سطح فلزی که باید جوش داده شود را خیس می کند و روی سطح فلزی پخش می شود.عملکرد جریان عمدتاً حذف اکسید در سطح فلز، کاهش تنش سطحی جوش و بهبود رطوبت و روان بودن جوش است.

• اتصال متالورژیک: با انتشار جوش، واکنش های متالورژیک بین جوش و فلز جوش داده می شود و ترکیبات بین فلزی را تشکیل می دهد.به منظور دستیابی به اتصال جامد بین جوش و فلزهنگامی که جوش خنک و جامد می شود، یک نقطه جوش قابل اعتماد شکل می گیرد.

5سیستم کنترل:

• واحد کنترل اصلی: مغز دستگاه جوش خودکار، مسئول هماهنگی و کنترل کار سیستم های مختلف است.واحد کنترل اصلی سیگنال های بازخورد را از سنسورهای دمایی دریافت می کند، سنسورهای حرکت و غیره، و دستورات کنترل را با توجه به برنامه ها و پارامترهای پیش تعیین شده برای کنترل کار سیستم تغذیه قلع، سیستم گرمایش و سیستم حرکت صادر می کند.

• رابط انسان-ماشین: یک رابط عملیاتی مناسب برای اپراتور فراهم می کند. اپراتور می تواند پارامترهای جوش را تنظیم کند، فرآیند جوش را شروع یا متوقف کند،و نظارت بر وضعیت جوش از طریق رابط انسان-ماشین. رابط انسان-ماشین معمولاً از صفحه لمسی ، دکمه ها و راه های دیگر استفاده می کند ، کار آسان است.

پارامتر محصول:

مشخصات:
